Testeur multi-tubes ATS 3 Têtes
Testez plusieurs échantillons en même temps
L’ATS 3 têtes est l’outil de contrôle de la tenue des soudures des tubes plastiques et métalloplastiques directement en bord de ligne de production ou en laboratoire.
L’intégrité de la soudure est vérifiée par l’absence de fuite sous l’effet d’un effort d’écrasement appliqué à l’échantillon tester.
C’est un test rapide, simple, abordable et totalement fiable déployé chez de très nombreux industriels du conditionnement.
Description
Au même titre que l’ATS, l’ATS 3 est indispensable pour un contrôle qualité fiable de vos soudures qui peuvent présenter des défauts après le thermoscellage. Ces trois logements différents vous confèrent un contrôle appliqué aux 3 échantillons à tester simultanément, ou même différents grâce notamment à un contrôle indépendant de la pression de chaque manomètre. Celui-ci s’avère très utile en cas de fréquence de contrôle ponctuel conséquent à la suite d’un problème de conformité.
Grâce à ses nombreux presseurs et sa conception intuitive, il permet une excellente répétabilité des mesures.
Pour rappel, il permet de mettre en place deux sortes de tests:
- Test avec micro-fuite qui s’agrandit avec la mise sous pression et provoque un éclatement
- Test d’éclatement pour déterminer la résistance des soudures.
Atouts
- Entièrement pneumatique, peu d’entretien ni de maintenance
- Réglage de dépression propre à chaque manomètre
- Facile d’utilisation
- Réalisation de vos tests en toute sécurité grâce au carter de sécurité polycarbonate transparent interdisant son ouverture pendant le test et le départ d’un cycle une fois ouvert
- Réglette de positionnement pour un test simultané de 3 mêmes échantillons
- Livré avec 2 enclumes de taille différente suivant le diamètre du tube
Options
| Enclumes spéciales sur demande |
| Kit de calibration |

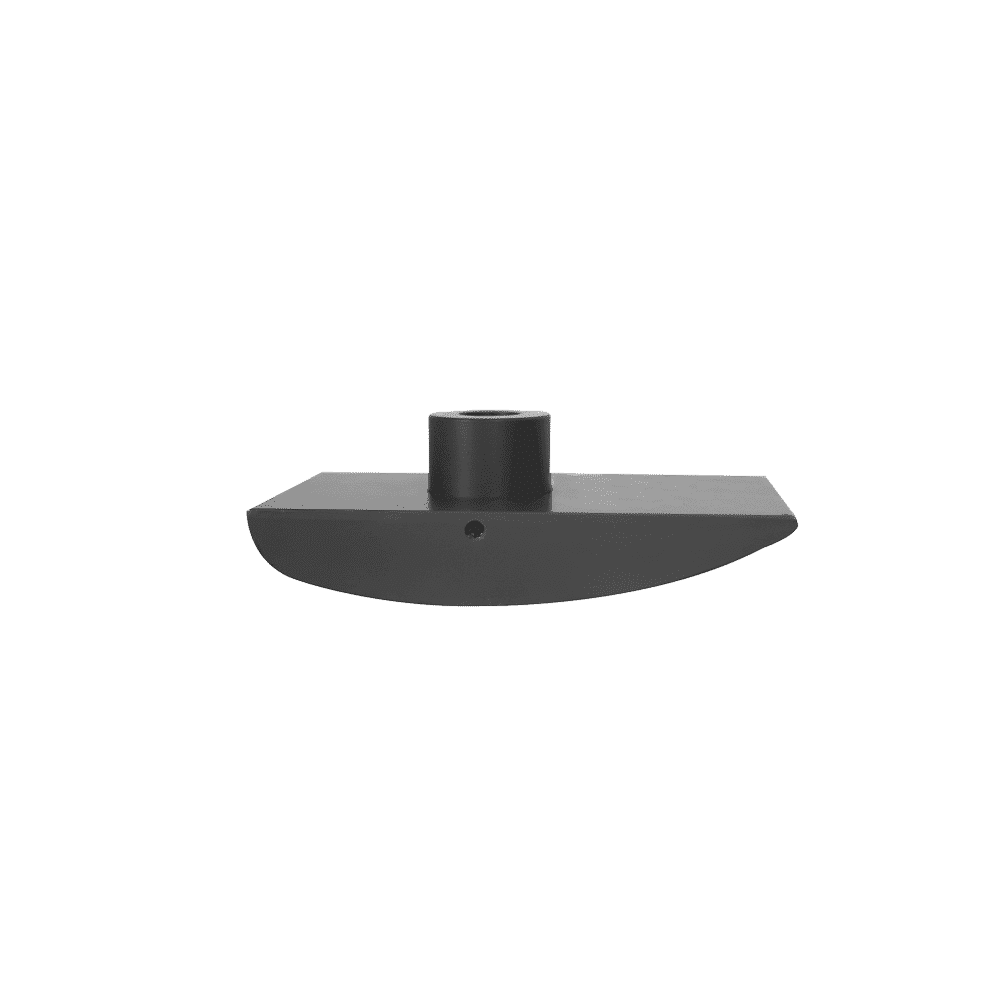

| Kit anti-marquage |
Presseurs

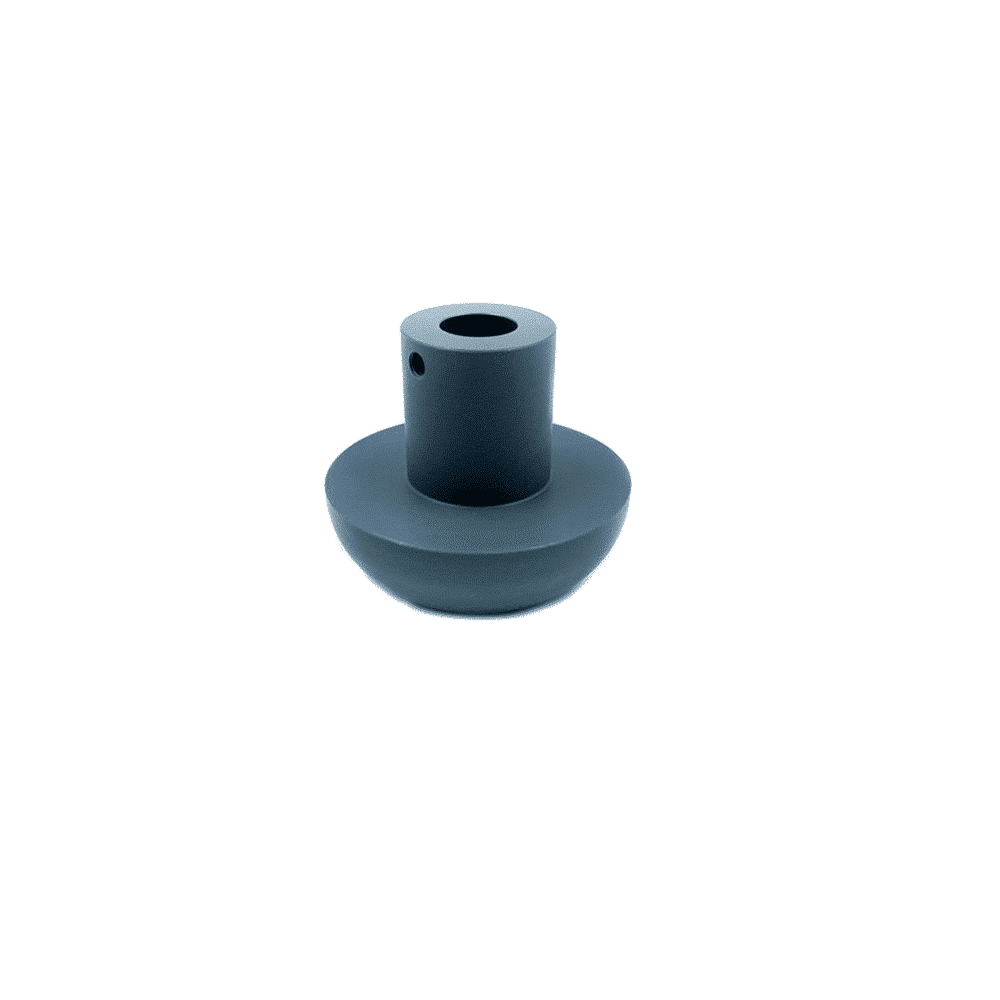

Presseur type Grand Champignon

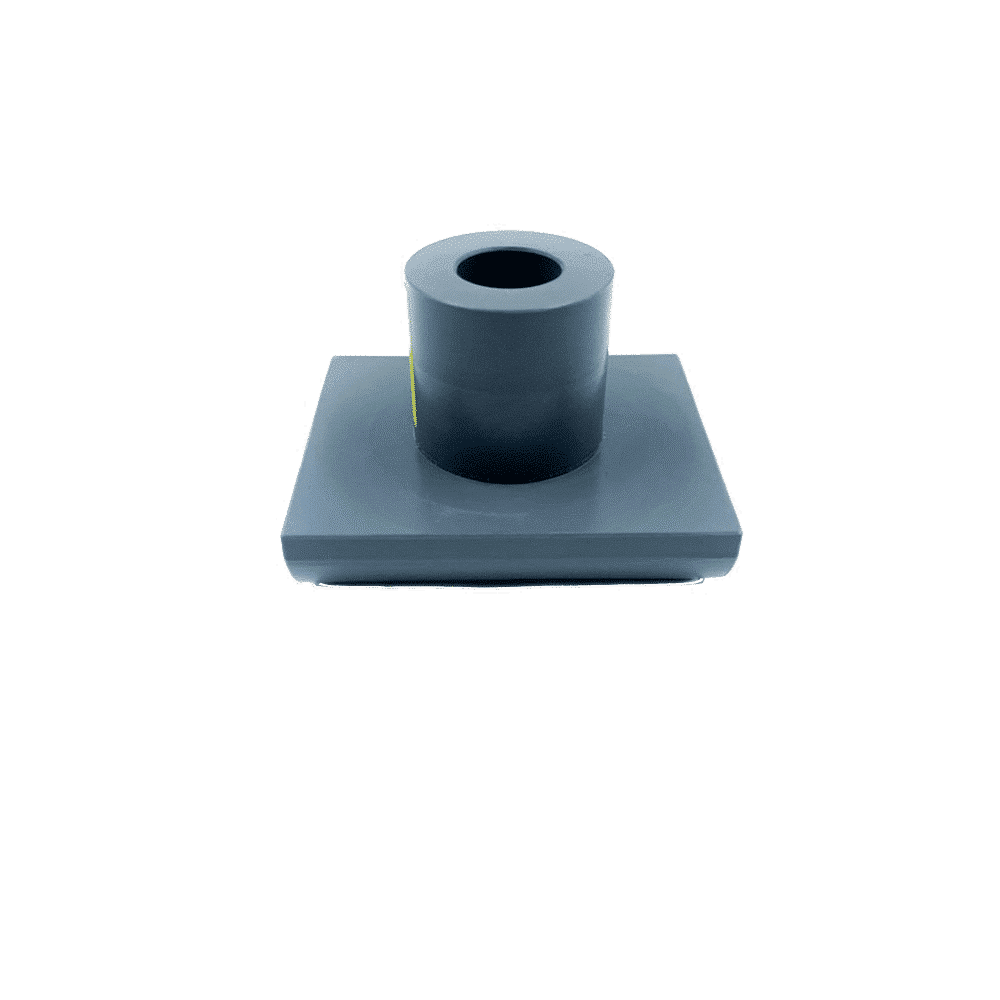

Presseur plat

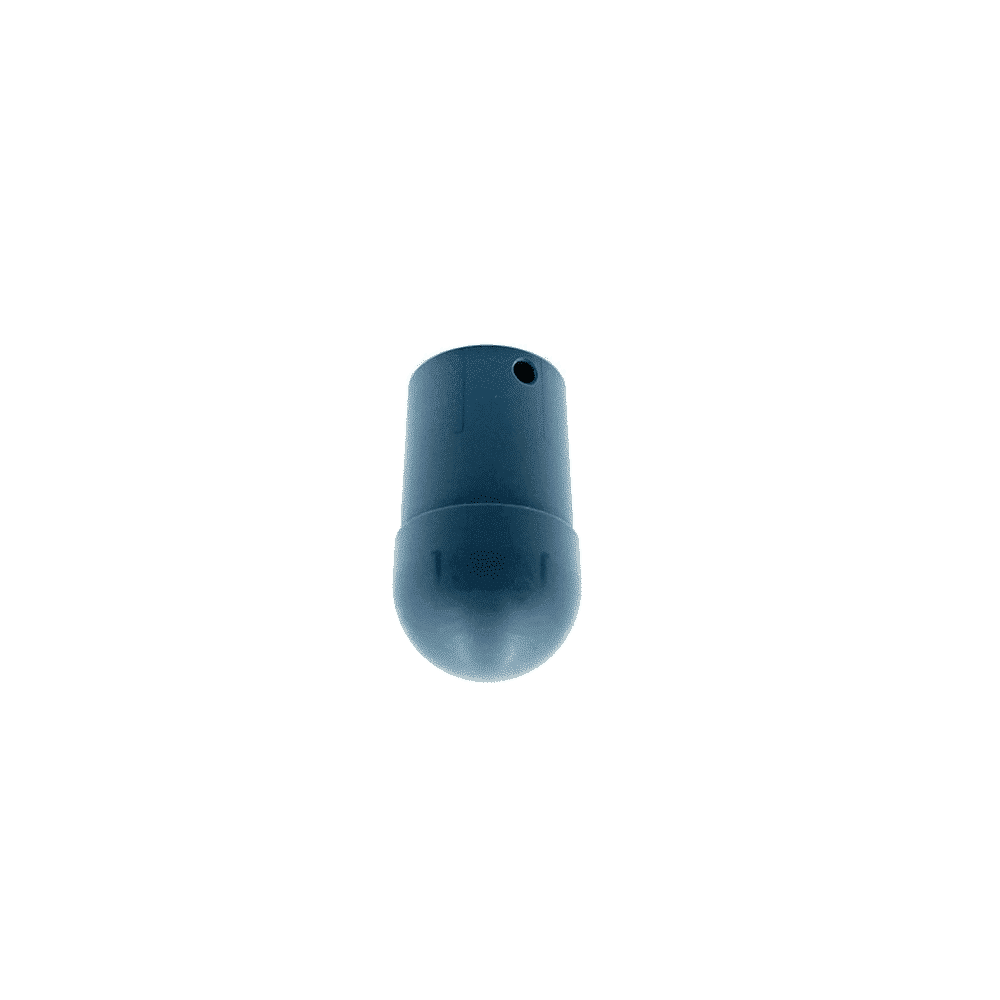

Presseur type petit champignon

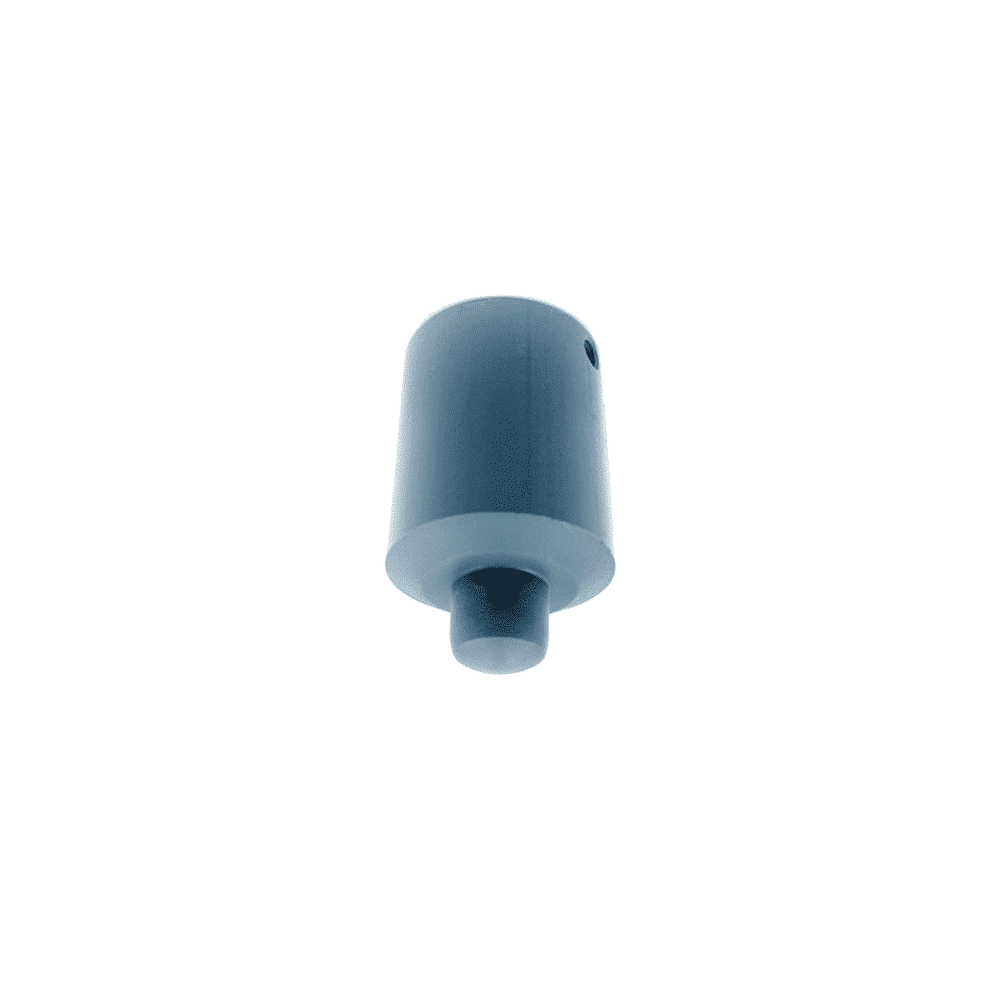

Presseur pour mini tube
Presseur type enclume
Presseur non-destructif
Informations techniques
| Ecrase tube | Ecrase tube en PVC sur armature métallique rigide, carter en poly-carbonate transparent incassable |
|---|---|
| Alimentation | Air comprimé de 0 à 10 bars |
| Lecture | Manomètre de classe 1,6 (précision de 1,6% de la pleine échelle) |
| Force de pression | De 50 à 1 000 N |
| Réglage pression | Molette de réglage du manodétendeur |
| Temporisation | Réglable de 0 à 30 secondes |
| Raccordement alimentation | Raccordement sur réseau d'air comprimé par tube Rislan de 8 mm de diamètre extérieur |
| Dimensions utiles | L520xP310xH400 mm |
| Poids | 30 kg |
