Tester pneumatico ATS per la saldatura dei tubi
Il modello veloce e affidabile

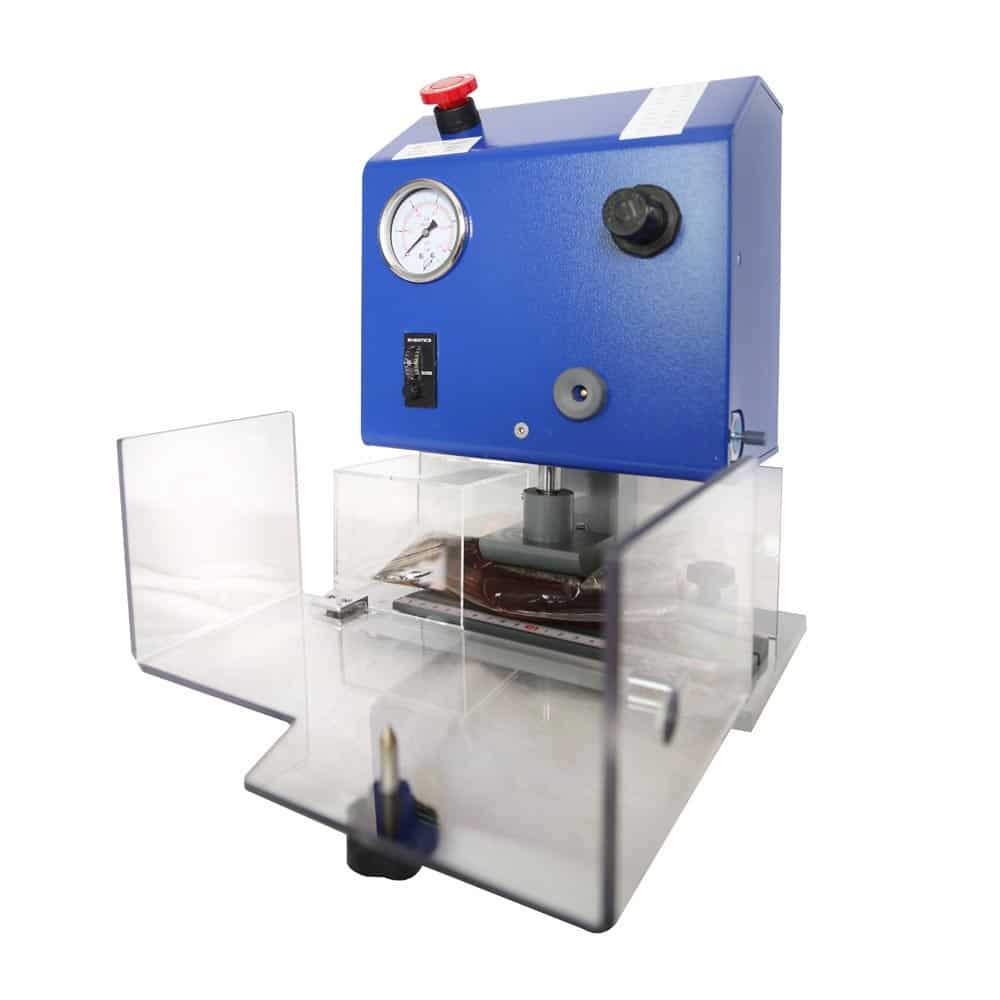

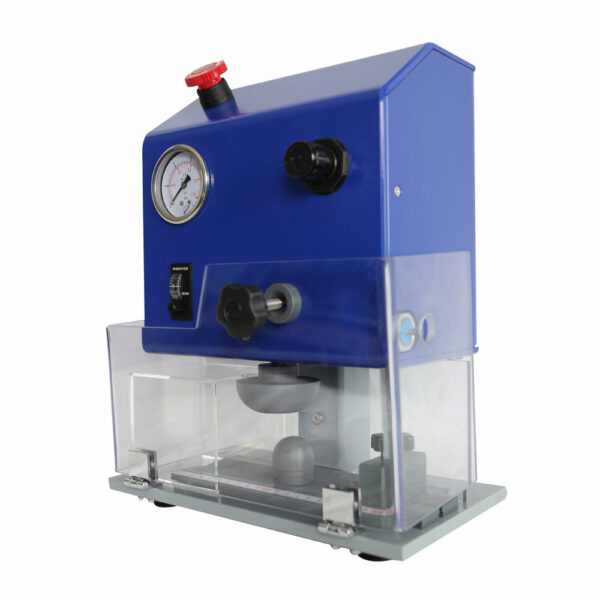

Questa macchina consente di testare tubi termosaldati in plastica e metallo, doypack, buste e altri imballaggi, direttamente sulla linea di produzione o in laboratorio.
Perchรฉ testare la saldatura? Durante la saldatura a caldo, possono verificarsi difetti nella saldatura a causa delle temperature degli elettrodi, dello spessore del materiale, della presenza di impuritร . Le fonti di difetti in questo processo sono numerose e l’implementazione di un controllo affidabile il piรน vicino possibile alla linea di produzione รจ essenziale.
Si tratta di un test rapido, semplice, economico e totalmente affidabile, utilizzato da molti produttori di imballaggi.
Descrizione
Funzione

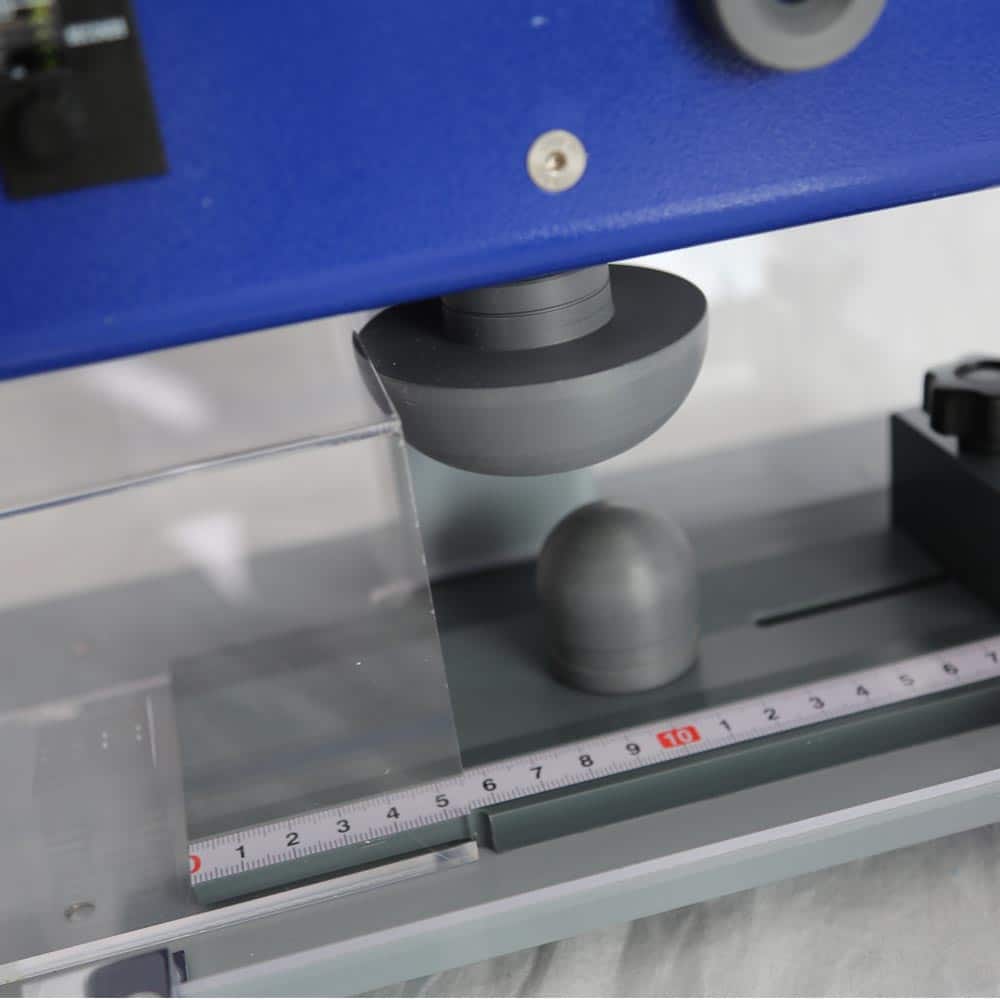

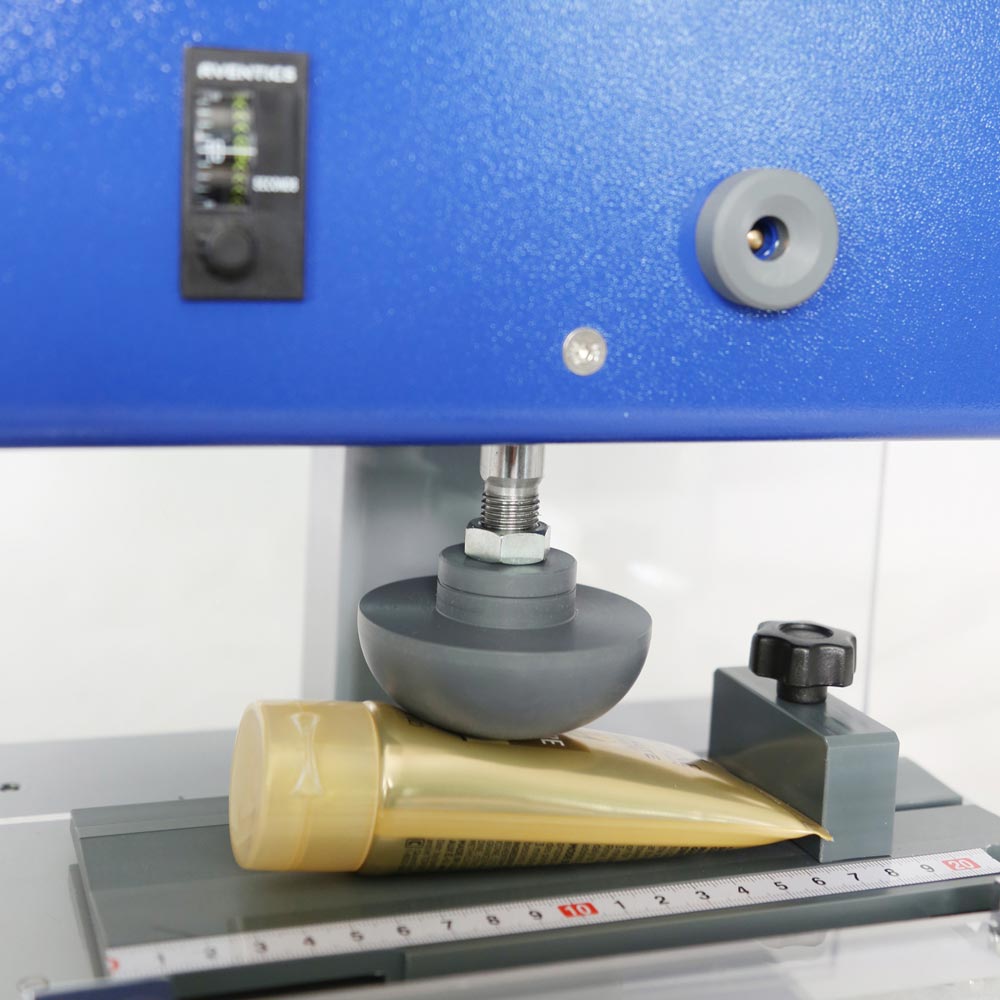

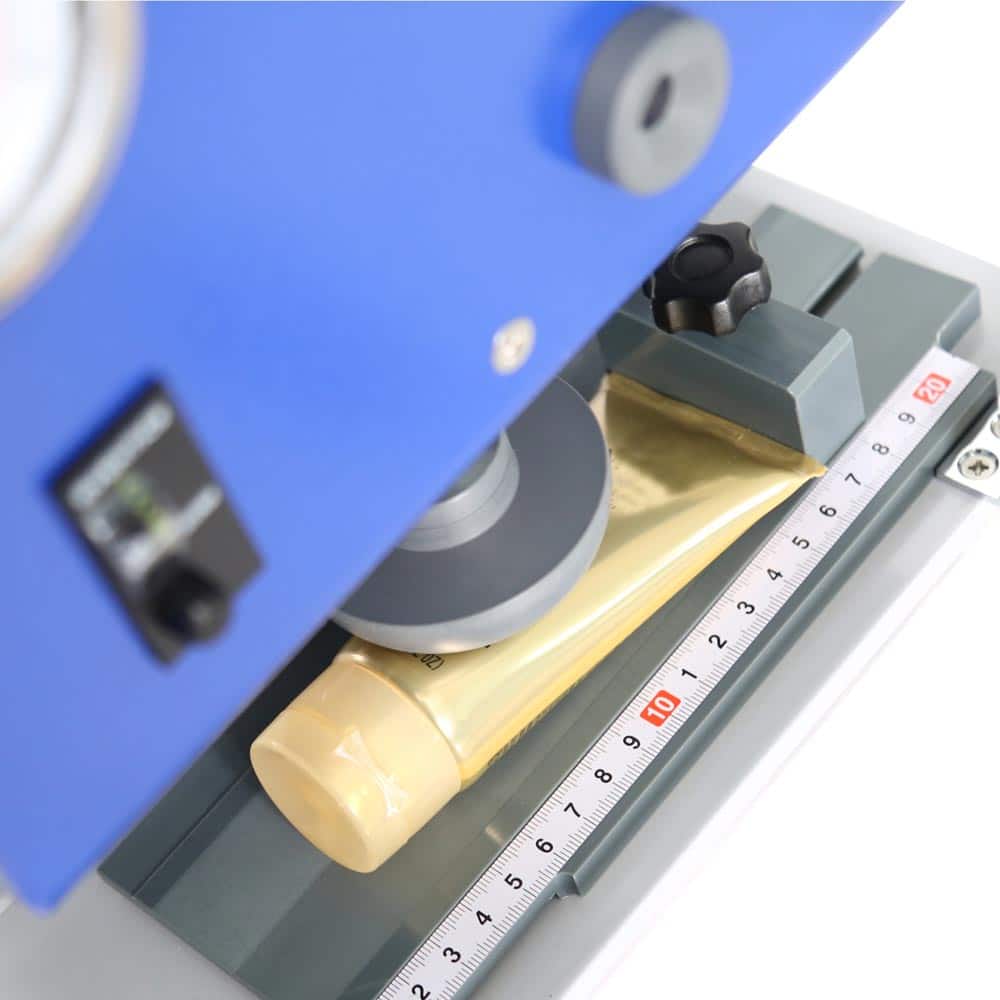

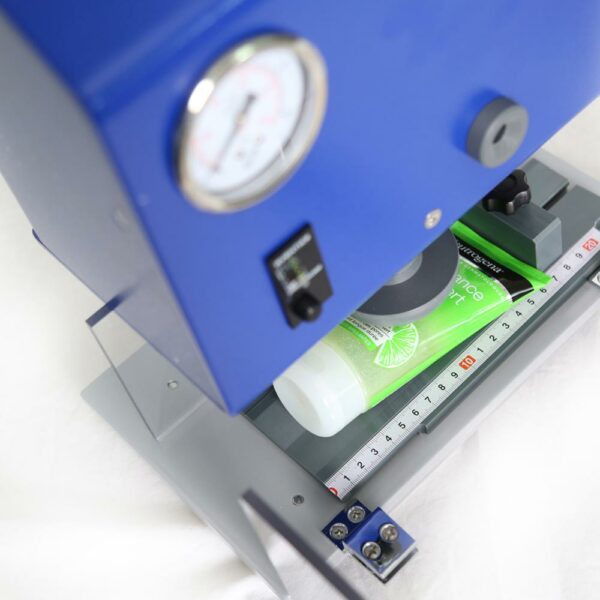

Il dispositivo ATS viene utilizzato in un test distruttivo di frequenza che consiste nel mostrare la pressione interna del tubo, mediante compressione esterna. Evidenzia le perdite e le microperdite che sollecitano la saldatura. Le forme del pressore, la pressione esercitata e i punti di appoggio dipendono dai tubi e dai materiali testati. ACRN, con 20 anni di esperienza nel settore, sarร in grado di guidarvi attraverso questi aggiustamenti. Grazie al suo design intuitivo e ai vari accessori, permette all’operatore di eseguire una prova ripetibile e verificare l’integritร della saldatura mediante l’assenza di perdite sotto l’effetto di una forza di schiacciamento applicata al campione di prova. Dopo aver impostato il ritardo e aperto lo sportello dell’ATS, posizionare il campione, chiudere lo sportello e il ciclo si avvia automaticamente. Come promemoria, consente di impostare due tipi di test:
- Test con microperdita che si espande con la pressurizzazione e provoca uno scoppio
- Prova di scoppio per determinare la resistenza delle saldature.
Attivitร
- Test semplice, rapido e completamente ripetibile
- Completamente pneumatico
- Localizzazione precisa della perdita
- Soluzioni esistenti per un’ampia gamma di tubi e imballaggi
- Il portacampioni รจ dotato di un fermo regolabile, che consente di testare un’ampia varietร di forme di campioni.
- Permette di eseguire i test in totale sicurezza grazie al coperchio di sicurezza in policarbonato trasparente che impedisce l’apertura durante il test e l’avvio del ciclo una volta aperto.
- Il recipiente trasparente puรฒ essere pulito in caso di rottura del tubo

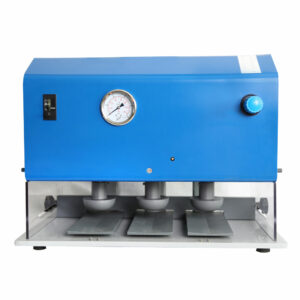

Presse
Informazioni tecniche
| Frantumatore di tubi | Schiacciatubi in PVC su struttura metallica rigida, alloggiamento in policarbonato trasparente infrangibile |
|---|---|
| Alimentazione | Aria compressa da 0 a 10 bar |
| Lettura | Manometro di classe 1.6 (precisione dell'1,6% del fondo scala) |
| Forza di pressione | Da 50 a 1000 N |
| Regolazione della pressione | Manopola di regolazione del regolatore di pressione |
| Ritardo nel tempo | Regolabile da 0 a 30 secondi |
| Collegamento all'alimentazione | Collegamento alla rete di aria compressa tramite tubo Rislan con diametro esterno di 8 mm |
| Dimensioni utili | L300xP200xA280 mm |
| Peso | 10 kg |
