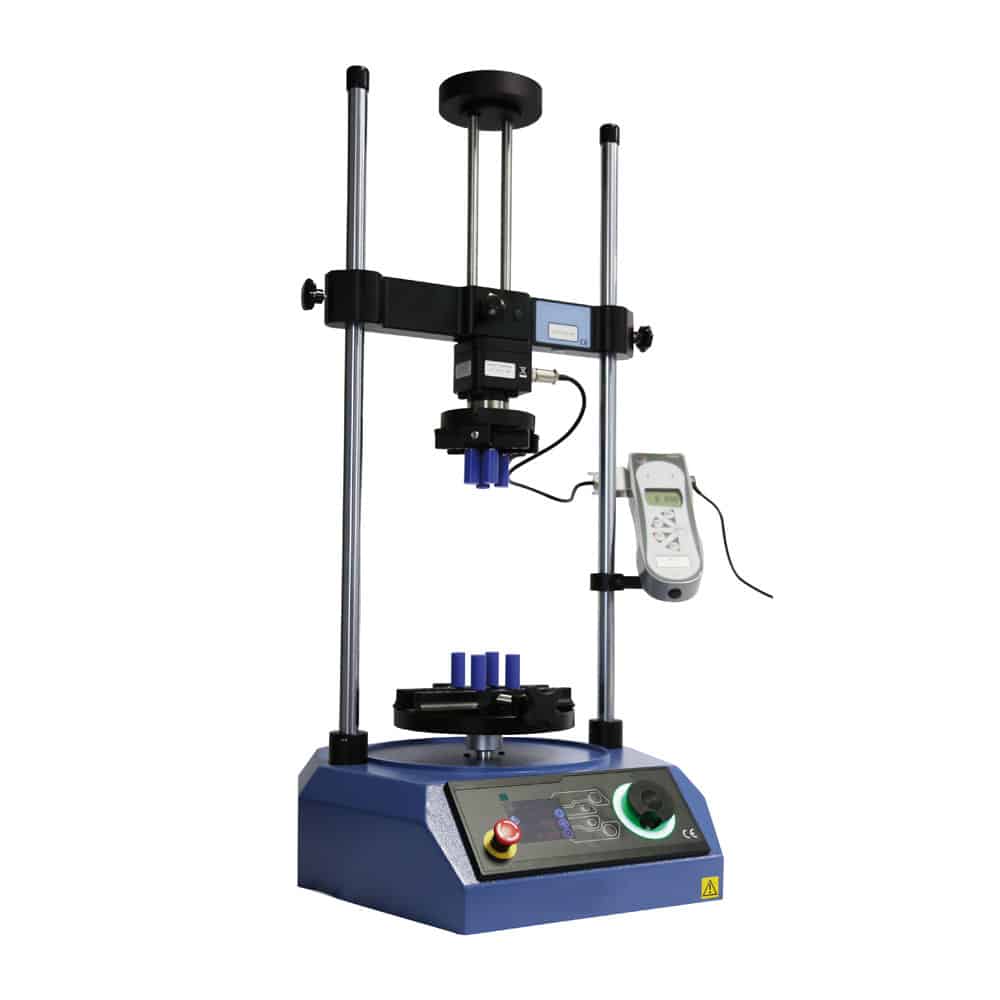

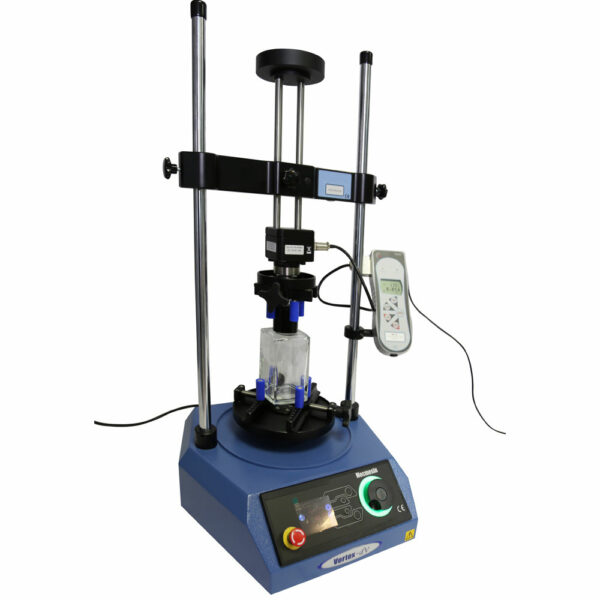

Misuratore di coppia motorizzato Mecmesin Vortex-DV
Un modello potente e versatile
Il Vortex-DV รจ un misuratore di coppia motorizzato versatile ed economico che consiste in un banco di prova di precisione con un’ampia gamma di sensori di coppia, un display digitale AFTI o XA-m e accessori appropriati.
Questo sistema robusto e facile da usare รจ ideale per l’uso in laboratorio per la ricerca e lo sviluppo e nell’area di produzione per il controllo della qualitร . Rispetto alle apparecchiature manuali.
Migliora significativamente i risultati grazie a una migliore capacitร di presa e a un controllo preciso della velocitร . Inoltre, elimina le lesioni da sforzo ripetitivo per gli utenti.
Connessione USB
Collegato a un PC con il software VECTOR PRO LITE per impostare funzioni quali la memorizzazione dei risultati, l’acquisizione continua dei dati, il tracciato delle curve, i calcoli e le statistiche di base.
Descrizione
I comandi del VORTEX-DV
Il Vortex-DV รจ dotato di un pannello di controllo di facile utilizzo per la selezione precisa dei parametri di test. Da una produzione giร collaudata negli ultimi decenni, questo banco รจ dotato di controllori completamente nuovi che garantiscono prestazioni superiori a un prezzo interessante.
Puรฒ essere utilizzato come unitร indipendente con un display digitale o in combinazione con il software VectorPro Lite per l’acquisizione, la tracciatura e l’analisi dei dati con la memorizzazione delle impostazioni della routine di test.
Create il sistema che fa per voi..:
Per configurare un sistema Vortex-DV รจ necessario acquistarlo separatamente:
- il banco di prova Vortex-dV: la ruota multifunzione Vortex-dV consente di selezionare la velocitร di prova, il senso di rotazione e le procedure giร memorizzate: Mezzo ciclo / Cicli multipli / Attivazione a un limite / Attivazione a un angolo
- Una scelta di sensori di coppia da 1,5 N.m, 3 N.m, 6 N.m o 10 N.m
- Display di coppia AFTI o XA-m e cavo di interfaccia :
– Il display AFTI, collegato al sensore di coppia, misura la coppia e cattura i valori di picco.
– I risultati possono essere trasmessi a un PC o a una stampante, oppure al software SPC o di qualitร .

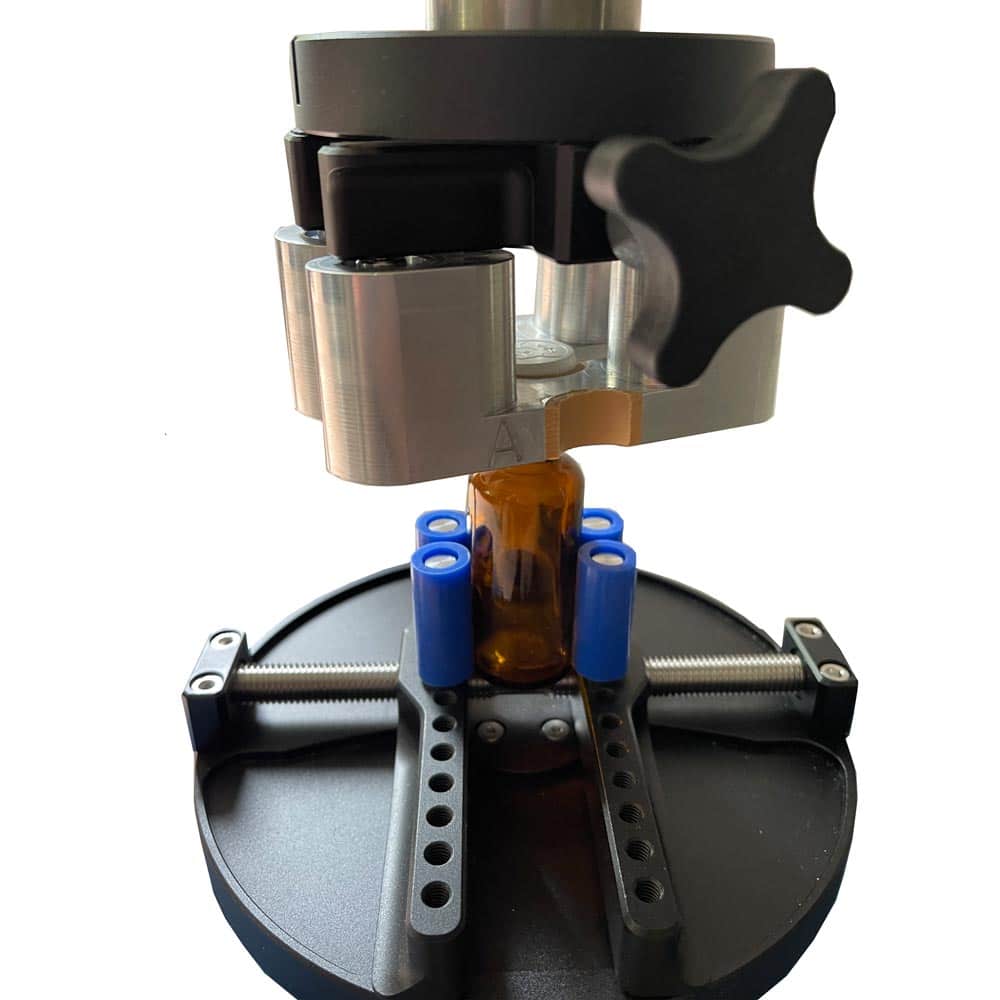

- Gli accessori di presa giusti per i vostri campioni: รจ disponibile una moltitudine di pinze e accessori per trattenere i vostri campioni.

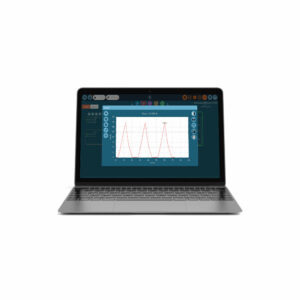

SOFTWARE VECTOR PRO LITE
- Creazione del programma:
-Autorizzazioni di prova
-Operazioni di prova
– risultati: calcolo di aria, media, fit, picco, ecc.
- Curve in tempo reale:
-Calcolo istantaneo
– Risultato conforme/non conforme
-Revisione dei risultati: confronto di curve, scambio di assi, zoom, ecc.
- Elaborazione dei risultati
-Confronto tra i grafici
-Regolazione dei parametri
-Esportazione di dati grezzi o tabulati in formato Excel o PDF per i rapporti di prova.
Opzioni
| Software Vector Pro Lite | Collegamento con stativo + AFG o BFG |
| Software Vector Pro MT | Collegamento con stativo + ELC (prova materiale) |
Informazioni tecniche
| Corsa massima per la regolazione del carrello del sensore | 182 mm (7,2") |
|---|---|
| Altezza massima | 505 mm (19,9") 448 mm (17,6") |
| Larghezza tra le colonne | 280 mm (11,02") |
| Peso | 19,5 kg (48 libbre) |
| Tensione | 230 V CA 50 Hz o 110 V CA 60 Hz |
| Potenza massima | 100 W |
| Unitร di coppia | mN.m, N.m, kgf.cm, Lbf.in, ozf.in (da AFTI) |
| Gamma di velocitร | 0,1 giri/minuto a 30 giri/minuto (in senso orario e antiorario) |
| Spostamento massimo | 8.000 giri |
| Precisione | 0,2ยฐ per 36.000 |
| Risoluzione | 0,1 (0,001 giri) |
