Sensore di coppia a bordo sotto il cacciavite
Controllore di coppia sotto il cacciavite
È sufficiente controllare la coppia erogata dai vostri avvitatori industriali
La misurazione della coppia di svitamento dei tappi sugli articoli confezionati per mostrare queste limitazioni.
Il controllo della coppia direttamente sotto il cacciavite è utile nei seguenti casi:
- Per conoscere il valore reale della coppia statica applicata ai prodotti da avvitare
- Controllare la ripetibilità dell’avvitatore
- Fornire informazioni aggiuntive per la diagnosi di vari problemi dei prodotti confezionati (sigillatura, avvitamento, ecc.).
- Verificare che i problemi di coppia di svitamento non siano legati alla macchina.
- Raccolta di dati sulla manutenzione preventiva e sul controllo dei processi
Scheda tecnica Controllore di coppia per avvitatori
Descrizione
Descrizione del sistema
Console di lettura XA-m
Capacità del sensore di bordo da 0,5 a 25 N.m
Azionamento superiore standard con attacco quadro

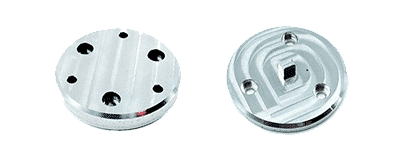

Base con fori di fissaggio
Corpo centrale della custodia del sensore
Disegno dimensionale per femmina quadrata:
Possibili adattamenti per l’azionamento superiore del cacciavite:
-Altre dimensioni dei quadrati
-Suggerimenti
-Spine fittizie
Possibili adattamenti per la base:
Base personalizzata per adattarsi a secchi o dimensioni specifiche.
Opzioni e accessori
| Stampante |
| Cavo esteso |
| Sensori aggiuntivi |
| Tappi fittizi |
| Adattatore per unità di trasmissione |
Informazioni tecniche
| Tipo di sensore | Sensore di coppia statico rinforzato autostabilizzante |
|---|---|
| Capacità (N.m) | 0.5/ 1/ 3/ 5/ 10/ 25 |
| Unità | N.m / lbf.inch / N.cm / Kgf.cm |
| Dimensioni dell'armatura del sensore | Vedere il diagramma precedente |
| Peso del gruppo sensore | 700g |
| Frequenza di campionamento | 5.000 Hz |
| Precisione | 0,1 % PE |
| Risoluzione | 0,001 N.m |
| Autodiagnosi | Indicatore di offset del sensore in caso di problemi hardware |
| Sovraccarico ammissibile | 150 % |
| Formazione standard | Femmina quadrata ¼'' |
| Alimentazione | 220 V / 50-60 Hz |
